ATX电源接口定义

最近准备虐一些老电源,所以收集一下资料。。。

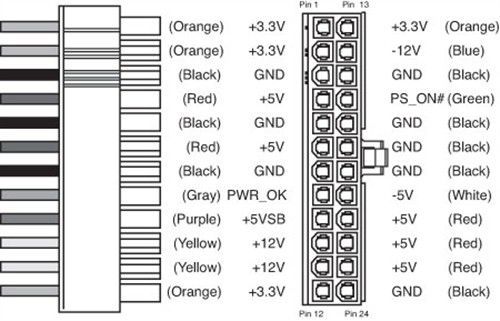

主板 24Pin接口定义:

atx001

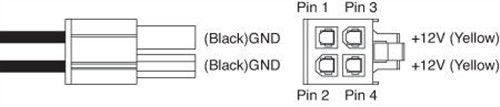

CPU 4Pin接口定义:

atx002

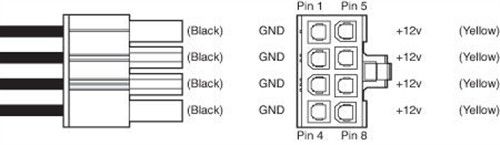

CPU 4+4Pin接口定义:

atx003

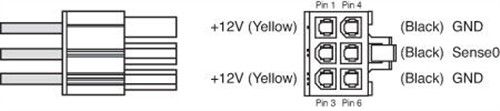

显卡 6Pin接口定义:

atx004

显卡 6+2Pin接口定义:

atx005

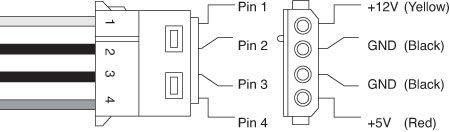

D口 定义:

atx006

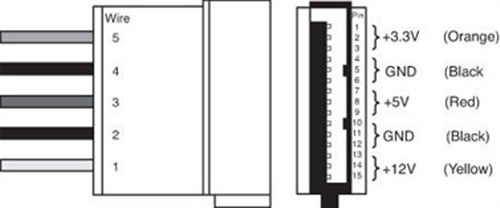

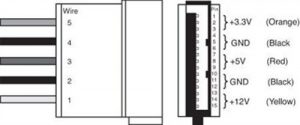

SATA口 定义:

atx007



各电源线颜色与用途:

### 红色:+5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电



### 黄色:+12V CPU、显卡供电;为标准的驱动电路供电,如光驱、硬盘的马达



### 橙色:+3.3V 现在多用于 SATA 硬盘的供电,以后会有其他用途



### 紫色:+5V(USB)USB设备供电,支持USB键盘鼠标的开机功能(关机后依然供电)



### 黑色:地线(0V) 电源供电回路的必要组成部分



### 绿色:PS-ON 开机信号线(当其与地线短接会启动电源)



### 灰色:Power Good 监测线,连接主板与电源,起到信号反馈作用






附录:

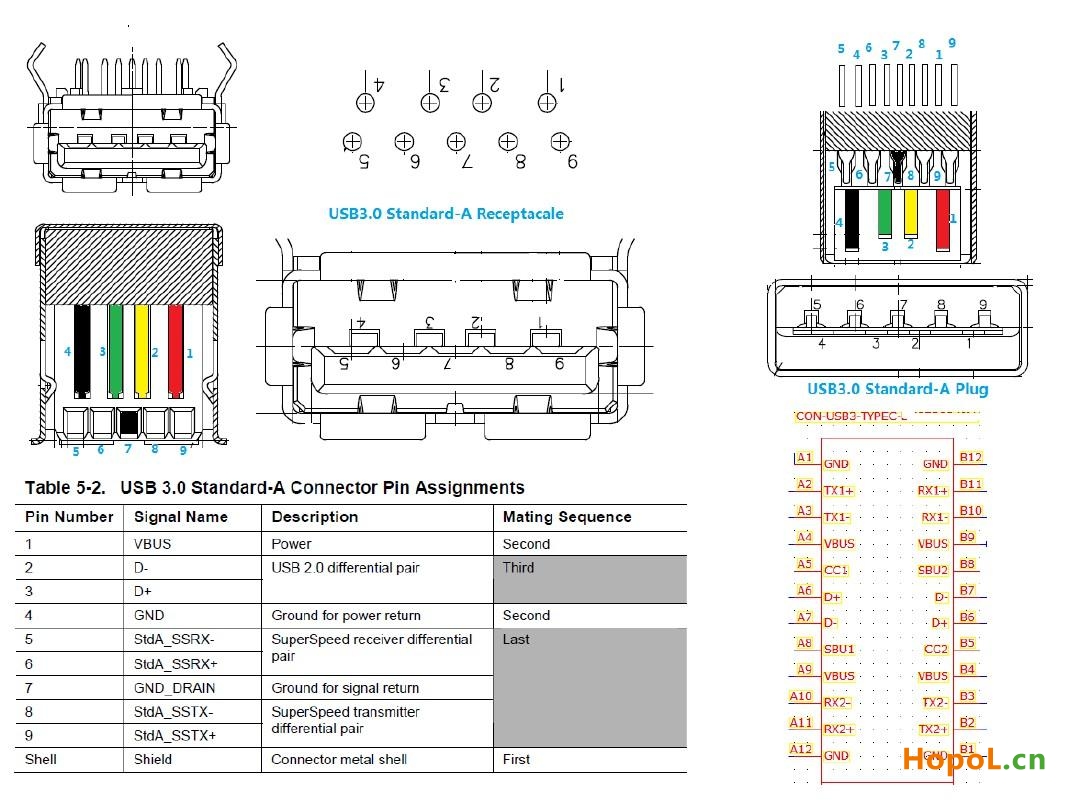

USB 3.0 定义:
